Oberflächenerkennungssystem

Das optische, berührungsfreie 3D-Oberflächenerkennungssystem (AlignRT®) erlaubt die Patientenlagerung ohne Hautmarkierungen und eine lückenlose Überwachung  der Patientenposition während der Bestrahlung.

Für die präzise Lagerung der Patientin oder des Patienten während den täglichen Behandlungen werden traditionellerweise Hautmarkierungen angebracht, entweder permanente Tatoos oder temporäre Markierungen mit wasserfesten Filzstiften. Permanente Markierungen sind aus verständlichen Gründen unerwünscht und temporäre Markierungen sind problematisch bei der Körperpflege und aufwändig beim Erhalten während der mehrwöchigen Therapiedauer. Dank der Installation von einem optischen, berührungsfreien 3D-Oberflächenerkennungssystem (AlignRT®), kann das ROZ eine präzise Patientenlagerung anbieten, ganz ohne die problematischen Hautmarkierungen. Dies bedeutet einen signifikanten Fortschritt in der Strahlentherapie, erlaubt das System doch, ohne Kompromisse bei der Genauigkeit der Patientenlagerung einzugehen, den Patientenkomfort deutlich zu verbessern.

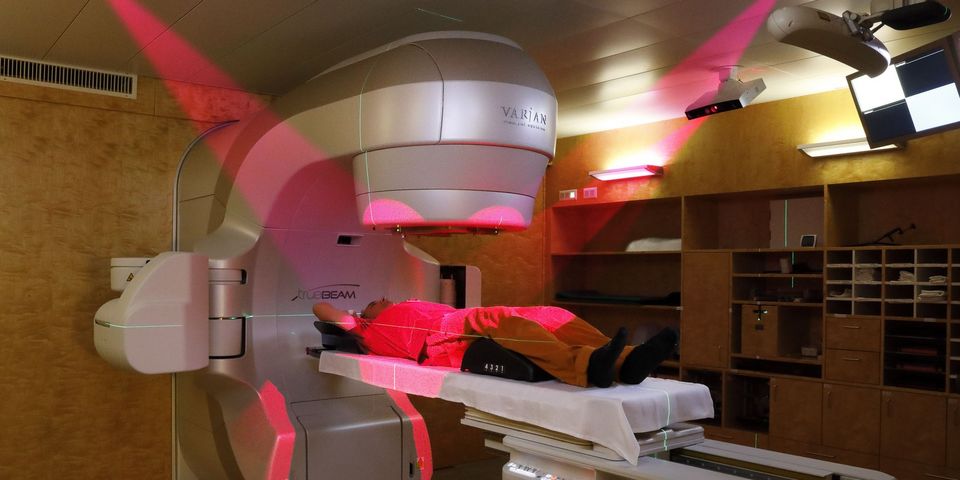

Das System verwendet drei Einheiten bestehend je aus Projektor und Kamera, welche an der Decke des Bestrahlungsraums montiert sind. Die Kameras erfassen aus unterschiedlichen Richtungen ein rotes Fleckenmuster, welches auf die Patientenoberfläche projiziert wird. Die AlignRT-Software erstellt aus dieser Information in Echtzeit ein 3D-Bild der Patientenoberfläche im Raum, welches mit der im vorgängigen Planungsprozess ermittelten Referenzoberfläche verglichen wird. Abweichungen werden von der Software in sechs Freiheitsgraden (Translation und Rotation) berechnet und auf dem Bildschirm dargestellt. Zu den Vorzügen von AlignRT zählt, dass es sich um ein nicht-invasives, berührungsfreies System handelt und dass für die Bildgebung unschädliches Licht verwendet wird. Somit kann bei dieser Art der Bildgebung eine zusätzliche Belastung mit Röntgenstrahlen vermieden werden. Sie ist vor allem für oberflächennahe Bestrahlungsregionen, wie Brust oder Brustwand, vorteilhaft gegenüber der Bildgebung unter Verwendung von Röntgenstrahlen.

Die mit AlignRT® gefundene initiale Patientenlagerung wird vor jeder Bestrahlungsfraktion nochmals kontrolliert und bei Bedarf korrigiert. Dies geschieht mit dem OBI-System, welches (anatomische) Verifikationsbilder aus zueinander senkrecht stehenden Richtungen aufnimmt. Diese bildgeführte Radiotherapie (IGRT, Image Guided Radiotherapy) ist aufwändig, wir sind jedoch davon überzeugt, dass sie für das Erreichen der Therapieziele von Vorteil ist.
